电缸的分类

作者:admin时间:2021-10-11 02:56:33 57次浏览

信息摘要:

分类 电缸 。 根据自动化的发展,可分为三类:短行程系列、高刚度系列和薄型系列。 在三大系列中,沿海地区广泛使用的规格有:日规、欧规...电动缸的竞争相对较大,因为代替劳动力

分类电缸
根据自动化的发展,可分为三类:短行程系列、高刚度系列和薄型系列。
在三大系列中,沿海地区广泛使用的规格有:日规、欧规...电动缸的竞争相对较大,因为代替劳动力不仅仅是指劳动力的替代,更注重其灵活性,所以通常要求电动缸的各种参数达到相对较高的要求。比如速度要求,大部分电动缸根据规格不同大不相同,电动缸速度达到1000mm/s;负载要求,不同的生产工艺要求不同的负载;精度要求;标准电动缸重复定位精度达到0.02mm。
电动缸可分为两类:直线电动缸和折返电动缸。

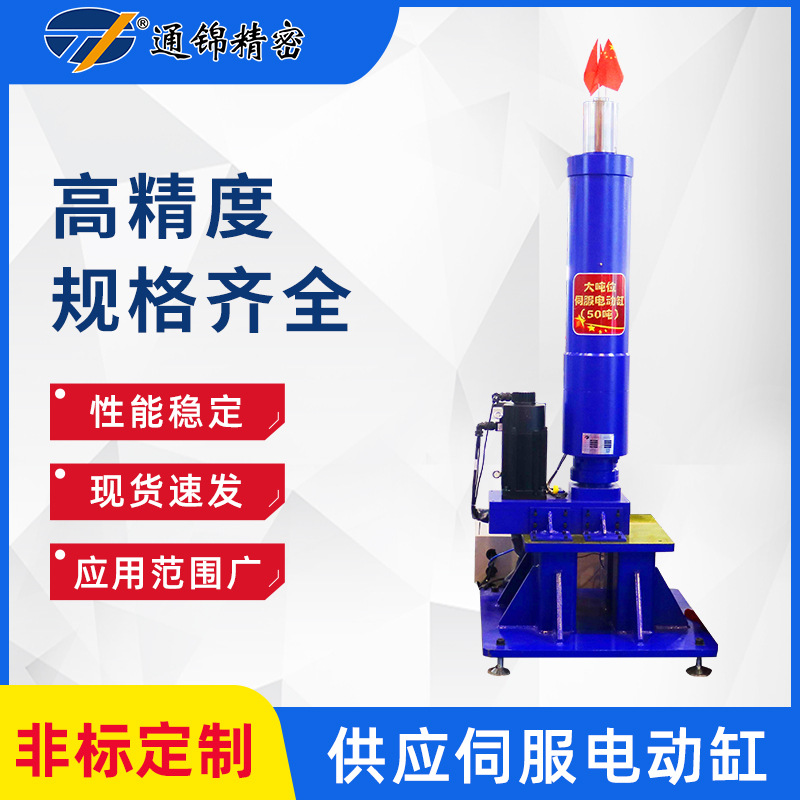

电动缸
一、直线电动缸。
线性电动缸集成了伺服电机、伺服驱动器、高精度滚珠丝杠或行星滚珠丝杠、模块设计等技术,整个电动缸结构紧凑。伺服电机通过联轴器与电动缸的传动螺杆连接,使伺服电机的编码器直接反馈电动缸活塞杆的位移,减少中间环节的惯性和间隙,提高控制性能和精度。伺服电机与电动缸整体连接,安装简单。电动缸的主要部件采用国内外优质产品,性能稳定,故障率低,可靠性高。
二、折返式电动缸。
折返式电动缸的电机与缸体部分平行安装,通过同步带和同步带轮与电动缸的传动螺杆连接。除了直线电动缸的特点外,由于总长度,更适合安装位置相对较小的场合。同时,折返式电动缸选用的同步带具有强度高、间隙小、使用寿命长的特点。使整个电动缸具有更高的控制性和精度。
四.电动缸的工作原理。
电缸
电动缸的工作原理是以电力为直接动力源,利用各种类型的电机(如AC伺服电机、步进伺服电机、DC伺服电机)带动不同形式的丝杠(或螺母)旋转,通过构件之间的螺旋运动转化为螺母(或丝杠)的直线运动,然后由螺母(或丝杠)带动缸筒或负载进行往复直线运动。传统的电动缸通常由电机驱动螺杆旋转,并通过构件之间的螺杆运动转化为螺母的直线运动。近年来,新兴的螺母反转电动缸(如整体行星滚柱丝杠电动缸)采用相反的驱动方式,即驱动螺母旋转,并通过构件之间的螺旋运动转化为丝杠的直线运动。
